Titre
Modélisation et calcul éléments finis (Abaqus) de structures piézoélectriques
Auteur
THOMAS, Olivier
 GIRAUD-AUDINE, Christophe
Type
Tutoriel / Guide d'utilisation
URL
Résumé
Cette ressource est issue d'un projet de conception de récupérateurs d'énergie piézoélectrique en 1ère année PGE au campus de Lille des Arts et Métiers. La modélisation d'un matériau piézoélectrique linéaire est décrite. Avec le prérequis de savoir calculer une poutre élastique isotrope en statique, le travail proposé est de calculer en statique et en vibration des structures munies de patchs piézoélectriques en utilisant le logiciel Abaqus, et de vérifier ces calculs avec une solution analytique. Les ressources sont composées de (*) deux diaporamas introductifs (qui donnent les apports de connaissance et proposent des questions) et (*) quatre tutoriels permettant de modéliser les structures sous Abaqus.
Mot-clé auteur
Abaqus, Éléments finis, Piézoélectricité, Contrôle vibratoire, Récupération d'énergie
Licence CC
CC BY-NC – Paternité – Pas d’utilisation commerciale
Fichiers
Image miniature
Nom :
slidePJT_Piezo_01_Intro1ddlModele.pdf
Taille :
11.31 MB
Télécharger la ressource
Image miniature
Nom :

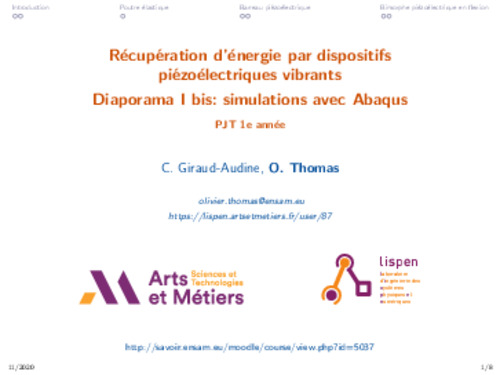

slidePJT_Piezo_01bis_Abaqus.pdf
Taille :
198.67 KB
Télécharger la ressource
Image miniature
Nom :

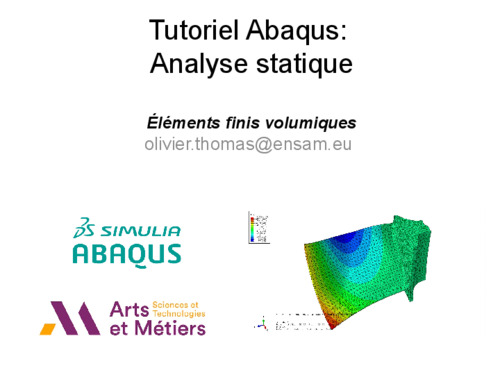

tuto01_analyse_statique_EF3D.pdf
Taille :
5.22 MB
Télécharger la ressource
Image miniature
Nom :

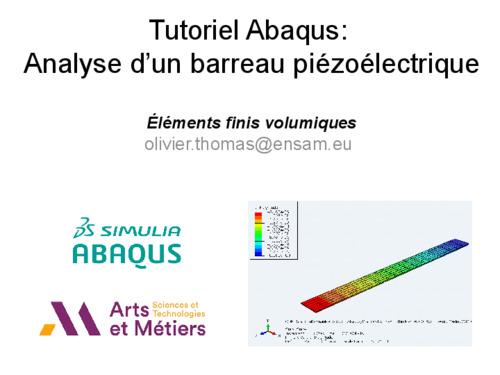

tuto02_analyse_statique_barre_piezoelectrique_EF3D.pdf
Taille :
2.76 MB
Télécharger la ressource
Image miniature
Nom :

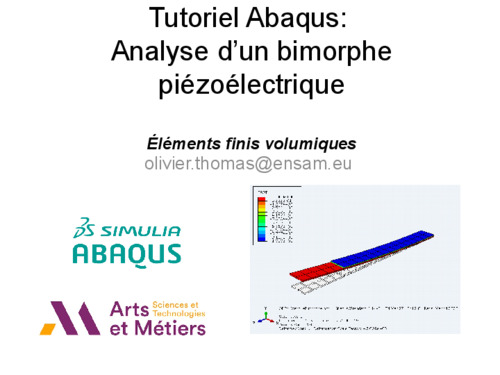

tuto03_bimorphe_piezoelectrique_EF3D.pdf
Taille :
2.03 MB
Télécharger la ressource
Image miniature
Nom :

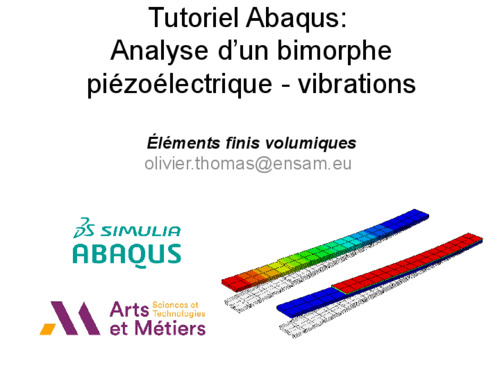

tuto04_bimorphe_piezoelectrique_EF3D_vibration.pdf
